Estampagem

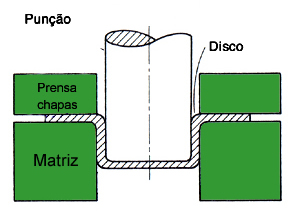

Chapas e discos de alumínio são amplamente utilizados para repuxação e estampagem profunda. Nesse processo, o material é pressionado por um punção contra uma matriz, como acontece com os utensílios domésticos e latas de bebidas. Estas operações requerem material com grande plasticidade, alta ductilidade e com uma baixa taxa de encruamento. Os melhores resultados são obtidos quando o metal possui um tamanho de grão pequeno e uniforme. Assim, as ligas das séries 1xxx e 3xxx são mais utilizadas para estas aplicações, a não ser que os componentes acabados tenham que ter maior resistência.

Outro método usado para confirmar se um determinado material foi escolhido adequadamente é um simples teste de dobramento. É realizado em chapas de espessura fina em que se determina qual o menor raio em que elas conseguem ser dobradas sem se romper. Enquanto um material recozido pode ser dobrado completamente, um raio cujo dobramento é de cinco vezes a espessura pode ser o mínimo obtido para material duro, totalmente tratado termicamente.

Extrusão por impacto

Também chamado de extrusão a frio, esse processo aumenta a resistência do material, melhora o acabamento superficial e permite tolerâncias dimensionais mais estreitas. O material sofre um súbito impacto por meio de um punção, provocando o seu estiramento, como é o caso dos tubos de remédio e de aerossóis.

	Processos de Produção
	Laminação
	Extrusão
	Forjamento
	Fundição
	Soldagem
	Usinagem
	Acabamentos
	Reciclagem
